در صنعت حمل‌ونقل و ماشین‌آلات سنگین، استفاده از تجهیزات محور محور‌دار (تریلری) با سیستم ترمز کاسه‌ای معمول است. یکی از برندهای فعال در این حوزه، جیران است که محصولات خود را مخصوص محور دستگاه‌های چینی (نظیر دستگاه H چینی 16 تن) تولید و عرضه می‌کند. کیفیت و تناسب ابعاد این قطعات، نقش مهمی در ایمنی، کارایی و عمر دستگاه دارند. در این مقاله، نگاهی دقیق به ساختار، مشخصات فنی، علائم خرابی و روش نگهداری کاسه چرخ جیران خواهیم انداخت.
کاسه چرخ چیست و در دستگاه محور چینی چه نقشی دارد؟
کاسه چرخ یا Brake Drum قطعه‌ای استوانه‌ای توخالی می‌باشد که به توپی چرخ یا شفت متصل شده و وظیفه ضد چرخش یا ترمزگیری را بر عهده دارد. در محورهای تریلری مانند دستگاه H چینی، هنگام ترمزگیری، کفشک‌های داخلی به سطح داخلی کاسه فشار می‌آورند تا اصطکاک لازم برای کاهش سرعت یا توقف را ایجاد کنند.
این قطعه باید در برابر دماهای بالا، فشار مکانیکی و شرایط محیطی آسیب‌زا مقاومت داشته باشد.

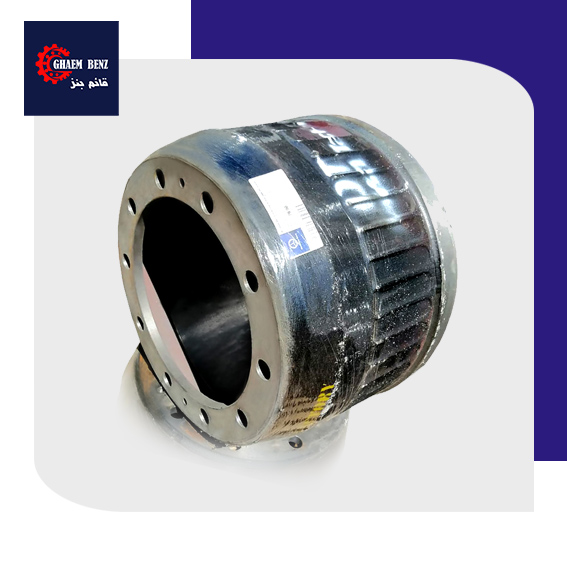

مشخصات فنی کاسه چرخ جیران برای دستگاه H چینی 16 تن
قطر داخلی کوچک: 290 میلی متر
قطر داخلی بزرگ: 420 میلی متر
فاصله لنت‌خور: 210 میلی متر
ارتفاع کل: 297 میلی‌متر
وزن بدون تراش: 67 کیلوگرم
این طراحی نشان‌دهنده ابعاد متناسب برای یک محور چینی سنگین‌وزن ( تا 16 تن بار ) است که امکان گذاشتن دو کفشک سایشی در ابعاد مناسب برای تولید اصطکاک و تحمل حرارتی دارد.
مشاهده و خرید کاسه چرخ جیران از قائم بنز
ویژگی‌های فنی و ساختاری کاسه چرخ جیران
جنس چدن مقاوم به فشار و دما:
کاسه از چدن خاکستری یا داکتیل ساخته شده که دارای مقاومت حرارتی مناسب و قابلیت دفع گرماست .
تراش دقیق ابعاد داخلی:
سطح داخلی صاف و دقیق، برای جلوگیری از لرزش ناخواسته و تماس یکنواخت کفشک‌ها هنگام ترس.
وزن مناسب (67 کیلوگرم):
ضمن حفظ استحکام، از اضافه‌وزن بیش از حد جلوگیری می‌کند.
هندسه دقیق لنت‌خور:
فاصله خاص بین کفشک‌ها برای اطمینان از تطبیق با سیستم ترمز استاندارد.
ارتفاع مناسب:
برای پذیرفتن ضخامت لنت و همچنین ایجاد سطح تماس کافی با کفشک در ترمزگیری.
نقش مهم کاسه چرخ در ایمنی و عملکرد محور
کاسه چرخ نقش حیاتی در سیستم ترمزگیری ایفا می‌کند؛ برخی از وظایف اصلی آن عبارت‌اند از:
ایجاد نیروی اصطکاک مناسب تا تریلر به‌سرعت و با کنترل کاهش سرعت یابد.
تبعیض و انتشار گرما تا از داغ شدن موضعی و ایجاد کج‌شدگی یا ترک جلوگیری شود.
ثبات عملکرد ترمز در بارها و سرعت‌های مختلف، بدون ایجاد نوسان یا لرزش در محور.
هماهنگی با سایر اجزا مانند لنت، بلبرینگ و توپی چرخ برای عملکرد سیستمیک.
مشاهده‌ی تمام کاسه چرخ‌های موجود در قائم بنز
علائم خرابی و نیاز به تعویض کاسه چرخ
وقتی کاسه چرخ علائم زیر را نشان دهد، باید فوراً بررسی یا تعویض شود:
لرزش و ارتعاش: در هنگام ترمزگیری، علامت تاب‌برداشتن یا سایش غیر‌یکنواخت.
کاهش راندمان ترمز: نیاز به فشار بیشتر و یا مسافت توقف طولانی‌تر.
صدای غیرعادی: شامل جیغ، خراشیدگی یا صدای زنگ‌زدگی در داخل محفظه چرخ.
بوی سوختگی: در اثر بالا رفتن بیش از حد دما.
ترک، لب‌پریدگی و اشکال در سطح داخلی یا خارجی کاسه.
نشتی روغن یا گریس داخل سیستم ترمز: نشان‌دهنده نقص در چرخ‌بندی یا سیل بلبرینگ محور.
راهنمای نگهداری و بررسی دوره‌ای
برای افزایش بهره‌وری و ایمنی محور تریلر با کاسه چرخ جیران:
بازرسی چشمی و اندازه‌گیری سطح داخلی:
حداقل هر 20,000 کیلومتر یا هر سرویس دوره‌ای بررسی شود.
اندازه‌گیری ضخامت دیواره داخلی:
جهت اطمینان از نبود کاهش بیش از حد و تابیدگی.
کنترل بلبرینگ و روانکاری مرتب:
تا از فشار غیر یکنواخت جلوگیری کند.
تنظیم مناسب کفشک و سیلندر ترمز:
برای تماس یکنواخت در تمام سطح.
اجتناب از ترمزگیری مداوم در سراشیبی:
برای جلوگیری از داغ شدن بیش از حد.
استفاده از لنت‌های با کیفیت و استاندارد:
لنت‌های نامناسب باعث ایجاد خش روی سطح داخلی کاسه می‌شوند.
راهنمای خرید و نصب کاسه چرخ جیران
نکات مهم برای انتخاب مناسب:
تناسب دقیق با مدل محور و نوع دستگاه: مخصوصاً ابعاد (قطر، فاصله لنت، ارتفاع).
بررسی ظاهری پیش از نصب:
ایمن بودن سطح داخلی و خارجی از نظر ترک یا زنگ‌زدگی.
سازگاری با لنت‌ها و کفشک‌های استاندارد محور چینی:
انتخاب لنت مشابه توصیه شده از سوی تولید‌کننده محور.
پشتیبانی فنی و تضمین گارانتی:
فروشنده‌های معتبر اغلب خدمات پس از فروش دارند.
شما می‌توانید کاسه چرخ مورد نظر خود را با خیال راحت و با گارانتی از قائم بنز تهیه کنید!
دانلود کاتالوگ تمامی کاسه چرخ‌های موجود در قائم بنز
نتیجه گیری
کاسه چرخ جیران مخصوص دستگاه محور چینی (مانند محور H چینی 16 تن) یک قطعه مهم و حساس است که ایمنی و عمر محوری مستقیم بر عملکرد آن دارد. انتخاب دقیق بر اساس مشخصات فنی، نگهداری مناسب، و نصب استاندارد، عمر آن را افزایش داده و خطرات احتمالی را کاهش می‌دهد. با اطلاع از علائم خرابی، اقدامات پیشگیرانه، و استفاده از قطعات اصلی، می‌توانید بارهای سنگین را با اطمینان و بدون نگرانی از سیستم ترمز هدایت کنید.
شما می‌توانید برای خرید کاسه چرخ جیران با دستگاه محور چینی، با کارشناسان ما در قائم بنز، ارتباط بگیرید.
